Installer ou remplacer un chauffe-eau demande bien plus qu’un raccordement rapide entre deux tuyaux. L’appareil doit être posé sur un support capable de porter son poids une fois rempli, relié à une évacuation fiable et protégé par une alimentation électrique conforme. Pour un ballon thermodynamique, il faut aussi anticiper l’air aspiré, l’air rejeté, les condensats et le bruit. Un oubli discret peut devenir un problème très concret : fuite sous le groupe de sécurité, résistance brûlée par une mise sous tension trop précoce, garage refroidi inutilement ou eau chaude qui tarde à arriver au robinet.
Le fil conducteur est simple : une installation réussie reste lisible, accessible et contrôlable après la pose. Léa et Thomas, en rénovation d’une buanderie proche de leur garage, avaient prévu un ballon thermodynamique dans un angle pratique sur le plan. Sur place, la porte bloquait partiellement la reprise d’air et aucun rejet de condensats n’était possible par gravité. En déplaçant l’appareil et en créant une évacuation dédiée avant les finitions, ils ont évité une installation bruyante, moins performante et difficile à entretenir. Un chauffe-eau bien raccordé ne se remarque presque plus au quotidien ; c’est précisément le signe que le chantier a été préparé avec méthode.
En bref
- Prévoir les trois réseaux : eau, électricité et air pour un modèle thermodynamique.
- Installer un groupe de sécurité accessible avec une évacuation correcte et un siphon adapté.
- Remplir entièrement la cuve avant de remettre le courant afin de protéger la résistance.
- Choisir un support porteur, car un ballon plein représente une charge importante.
- Garder un accès pour l’entretien : raccords, anode, groupe de sécurité et évacuation ne doivent pas disparaître derrière un coffrage fermé.
- Vérifier les aides avant le devis pour un chauffe-eau thermodynamique, lorsque les conditions d’éligibilité exigent l’intervention d’un professionnel qualifié.
| Point à contrôler | Éléments à prévoir | Risque évité |
|---|---|---|
| Raccordement hydraulique | Vanne d’arrêt, groupe de sécurité, raccord diélectrique, évacuation | Surpression, corrosion et dégâts des eaux |
| Alimentation électrique | Circuit dédié, protections adaptées, terre continue | Électrocution, échauffement et panne |
| Implantation | Mur porteur ou sol stable, accès technique, local hors gel | Arrachement, entretien impossible et pertes thermiques |
| Ballon thermodynamique | Volume d’air, gaines, condensats, traitement acoustique | Baisse de rendement, humidité et nuisances sonores |
| Mise en service | Remplissage, purge, contrôle des fuites et test de chauffe | Résistance endommagée et défaut non détecté |
Schéma d’installation chauffe-eau : comprendre les raccordements avant la pose
Un schéma d’installation de chauffe-eau ne doit pas être considéré comme un dessin réservé aux professionnels. C’est un plan de circulation : l’eau entre dans la cuve, l’eau chaude repart vers les usages, l’électricité pilote la chauffe et, selon la technologie choisie, l’air apporte une partie de l’énergie. Lire ces éléments séparément évite l’erreur classique consistant à poser le ballon puis à chercher, au dernier moment, où placer le groupe de sécurité ou le câble d’alimentation.
Le réseau hydraulique commence par l’arrivée d’eau froide sanitaire. Une vanne d’arrêt locale permet d’isoler uniquement le chauffe-eau en cas d’intervention, sans priver toute la maison d’eau. L’eau passe ensuite par le groupe de sécurité avant d’entrer dans la cuve. Cet organe est indispensable : pendant la chauffe, l’eau augmente légèrement de volume et la pression monte. Le groupe évacue alors une petite quantité d’eau. Ce phénomène est normal lorsqu’il reste ponctuel et que l’écoulement rejoint une évacuation prévue à cet effet.
La sortie d’eau chaude, située dans la partie haute de l’appareil, distribue ensuite l’eau vers l’évier, les lavabos, la douche ou la baignoire. Plus les canalisations sont longues, plus l’occupant attend avant d’obtenir une eau confortable. Dans une maison, installer le ballon dans un garage éloigné semble souvent pratique. Pourtant, chaque mètre de tube non isolé devient une petite réserve d’eau qui refroidit entre deux utilisations. Le confort se perd goutte après goutte, surtout le matin quand plusieurs personnes utilisent les salles d’eau.
Les pièces à faire figurer sur le schéma hydraulique du ballon

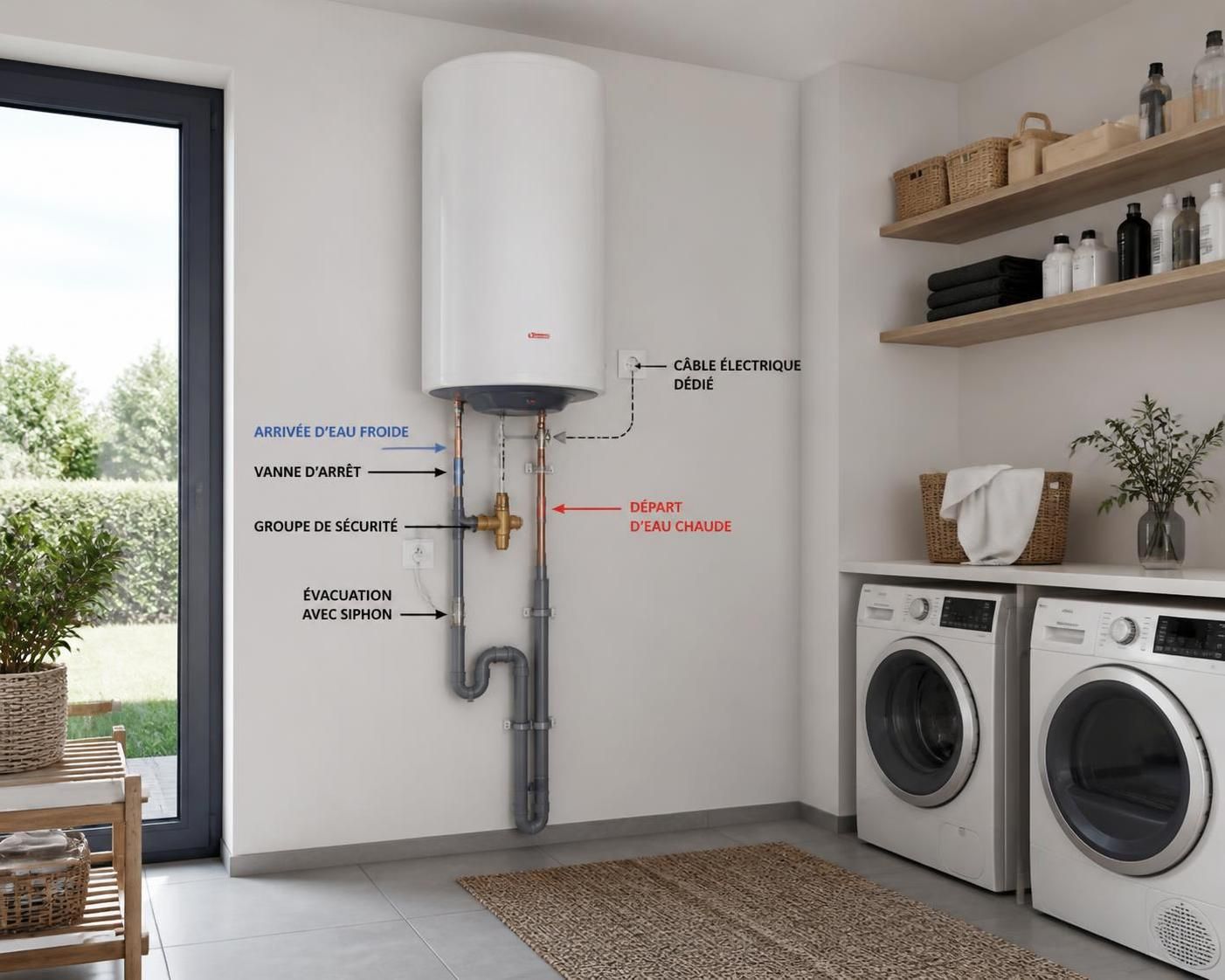

Un montage fiable doit montrer l’arrivée froide, la vanne, le groupe de sécurité, sa sortie vers l’évacuation, le départ chaud et, si besoin, un réducteur de pression en amont. Lorsque la pression du réseau est trop élevée, le groupe peut évacuer plus souvent et les équipements sanitaires souffrent davantage. Le réducteur ne remplace jamais le groupe de sécurité, mais il stabilise l’ensemble.
Le raccord diélectrique est également important. Il limite les phénomènes électrochimiques qui peuvent apparaître lorsque différents métaux sont mis en contact dans une installation humide et chaude. Ce petit élément n’a rien d’ornemental : il contribue à préserver les raccords et la cuve. Les précautions utiles sont détaillées dans ce guide sur la sécurité du raccord diélectrique.
Un mitigeur thermostatique peut être placé en sortie pour distribuer une eau moins chaude tout en maintenant une température de stockage adaptée dans le ballon. Cette solution est particulièrement utile avec des enfants, des personnes âgées ou des occupants ayant une sensibilité réduite à la chaleur. Une eau stockée correctement n’implique pas une eau brûlante au robinet : c’est précisément le rôle d’un équipement de mélange bien réglé.
Le troisième élément du schéma est le réseau électrique. Un chauffe-eau doit être alimenté par un circuit dédié venant du tableau. La section des conducteurs, le calibre de la protection et la commande éventuelle par contacteur heures creuses dépendent de l’appareil et de la configuration du logement. La terre doit être réelle, continue et correctement raccordée. Une terre approximative est aussi utile qu’un parapluie troué : elle donne une impression de protection sans assurer sa fonction.
Avant toute intervention, il faut couper l’alimentation puis contrôler l’absence de tension avec un appareil adapté. Se contenter d’abaisser un disjoncteur ne suffit pas toujours, notamment si le repérage du tableau est incomplet ou si un ancien circuit a été modifié. Ce contrôle transforme une précaution théorique en sécurité réelle.
Un schéma clair sert enfin lors des dépannages. Une absence d’eau chaude peut venir d’un défaut d’alimentation, d’un contacteur mal réglé, d’un thermostat ou d’une résistance. Conserver le plan des raccordements et identifier les vannes permet de chercher méthodiquement, plutôt que de démonter la moitié de la buanderie un dimanche soir. Un ballon bien pensé est un équipement dont chaque fonction reste compréhensible dix ans après la pose.
Raccordement chauffe-eau Ă©lectrique : fixation, eau et alimentation sans erreur
Le chauffe-eau électrique reste une solution fréquente dans les logements français. Son fonctionnement est simple, son coût d’achat demeure généralement accessible et son remplacement peut être rapide lorsque les réseaux existants sont adaptés. Cette simplicité apparente ne doit toutefois pas encourager la précipitation. Un ballon de grande capacité rempli d’eau exerce une charge considérable sur son support. Avant de penser aux tuyaux, il faut donc vérifier le mur, le sol et l’espace de travail.
Un mur en béton, en brique pleine ou en parpaing peut recevoir des fixations adaptées au poids indiqué par le fabricant. Une cloison alvéolaire ou une plaque de plâtre sur ossature ne peut pas, à elle seule, porter un ballon familial. Dans ce cas, un renfort structurel, un trépied ou un modèle posé au sol devient nécessaire. La fixation n’est jamais un poste où il faut « faire au plus près ». Un ballon qui se décroche ne laisse aucune seconde chance aux raccords, au sol et aux personnes présentes.
Préparer l’emplacement du chauffe-eau électrique
L’emplacement idéal reste hors gel, accessible et relativement proche des principaux points de puisage. Une trappe ou un dégagement doit permettre d’observer les raccords, actionner le groupe de sécurité et intervenir plus tard sur une résistance ou une anode. Enfermer l’appareil dans un placard sans accès est une économie de place qui se paie lors de la première fuite. Il faut aussi respecter les contraintes électriques propres aux pièces d’eau, notamment les volumes de protection autour de la douche et de la baignoire.
Avant de percer, le ballon est présenté à blanc avec ses raccordements futurs. Cette étape permet de repérer si le groupe de sécurité reste manipulable, si l’évacuation descend naturellement et si le capot électrique pourra être retiré. Léa et Thomas avaient prévu leur ballon juste au-dessus d’un meuble de rangement. Le plan était propre, mais aucune place n’était laissée pour démonter le groupe de sécurité. En remontant le ballon de quelques centimètres et en décalant le meuble, ils ont gardé un accès qui évitera de détruire une finition lors d’un entretien banal.
- Couper l’alimentation électrique concernée et contrôler l’absence de tension.
- Tracer les points de fixation au niveau et choisir des chevilles adaptées au support.
- Installer le ballon, puis vérifier sa stabilité avant tout remplissage.
- Raccorder l’arrivée d’eau froide au groupe de sécurité dans le sens indiqué.
- Raccorder la sortie d’eau chaude avec les joints et liaisons adaptés.
- Relier la sortie du groupe à une évacuation visible, protégée par un siphon lorsque la configuration le demande.
- Ouvrir l’eau froide et un robinet d’eau chaude afin de purger totalement l’air de la cuve.
- Rétablir le courant uniquement lorsque le débit d’eau chaude est régulier.
Le remplissage est l’étape qui protège directement la résistance. Tant que l’air sort par le robinet ouvert, la cuve n’est pas totalement remplie. Lorsque l’eau coule sans à -coups, le ballon est plein et l’alimentation électrique peut être envisagée. Mettre sous tension une résistance encore au sec ou partiellement immergée peut la détériorer très rapidement. Le gain de temps est nul ; le remplacement de la pièce, lui, est bien réel.
Une fois la chauffe lancée, chaque raccord doit être inspecté. Un joint qui perle peut sembler sans gravité, mais une goutte répétée finit par endommager les meubles, les plinthes ou le plafond de la pièce située dessous. En cas d’écoulement, il faut identifier son origine : raccord fileté, groupe de sécurité, bride ou cuve. Cette méthode de diagnostic est expliquée dans ce dossier sur la fuite d’un chauffe-eau et ses causes courantes.
La température de stockage se règle selon les prescriptions du fabricant, les besoins du foyer et les exigences sanitaires. Une consigne autour de 60 °C est couramment utilisée pour concilier confort et hygiène, tandis qu’un mitigeur en aval limite la température distribuée. Dans les zones calcaires, une résistance stéatite facilite l’entretien car elle n’est pas directement en contact avec l’eau. La pose électrique est réussie lorsque la cuve est stable, les raccords accessibles et la mise sous tension effectuée après une purge complète.
Installation chauffe-eau thermodynamique : air, condensats et bruit à maîtriser
Un chauffe-eau thermodynamique produit l’eau chaude sanitaire grâce à une pompe à chaleur intégrée ou associée. Il prélève des calories dans l’air, les transfère à l’eau stockée et utilise encore de l’électricité pour fonctionner. Son intérêt dépend donc fortement de son implantation. Un appareil performant sur catalogue peut perdre une part importante de son avantage s’il est installé dans un volume trop froid, mal ventilé ou encombré.
À l’eau et à l’électricité s’ajoute ici un troisième réseau : le circuit d’air. L’appareil aspire un volume d’air, en récupère une partie de l’énergie et rejette un air plus frais, souvent plus sec. Ce phénomène produit des condensats. Ces eaux ne doivent pas finir dans un seau à vider régulièrement. Une évacuation gravitaire avec pente suffisante est préférable ; si elle est impossible, une pompe de relevage adaptée doit être étudiée.
Choisir entre air ambiant, gaines et modèle split
Un modèle monobloc sur air ambiant convient généralement à un garage, une buanderie ou un cellier suffisamment vaste et ventilé. Son fonctionnement refroidit le local. Dans un garage non chauffé, cet effet est souvent acceptable ; dans une pièce chauffée au cœur du logement, il peut réduire une partie des économies attendues. Il faut aussi tenir compte de la température hivernale : un local trop froid réduit le rendement et peut entraîner davantage de recours à l’appoint électrique.
La version gainée capte et rejette l’air par des conduits reliés à l’extérieur ou à d’autres volumes autorisés par le fabricant. Elle apporte une souplesse intéressante, mais les gaines doivent conserver le bon diamètre et éviter les chemins tortueux. Une gaine trop longue, écrasée derrière une étagère ou encombrée de coudes force le ventilateur. Le résultat est facile à imaginer : plus de bruit, moins de débit et un rendement qui s’essouffle.
Le système split sépare le ballon intérieur et l’unité extérieure. Il peut limiter le bruit dans la pièce technique et exploiter l’air extérieur, mais sa liaison frigorifique et sa mise en service exigent l’intervention d’un professionnel compétent. Le fluide frigorigène ne se traite pas comme une canalisation multicouche. Une installation improvisée compromet la sécurité, les performances et la garantie de l’équipement.
| Configuration thermodynamique | Emplacement courant | Vigilance principale |
|---|---|---|
| Monobloc sur air ambiant | Garage, cellier ou buanderie ventilée | Le local se refroidit pendant le fonctionnement |
| Monobloc gainé | Local technique avec accès extérieur | Respecter longueurs, diamètres et fixation des conduits |
| Split | Ballon intérieur et unité extérieure dégagée | Mise en service frigorifique par professionnel |
La ventilation mécanique contrôlée mérite un examen particulier. Une reprise d’air trop proche d’une bouche de VMC peut créer une concurrence entre les deux systèmes. Dans le projet de Léa et Thomas, l’aspiration du ballon était initialement placée près de l’extraction de la buanderie. L’air circulait mal et le risque de déséquilibre était évident. Le déplacement de la reprise vers une zone dégagée du garage a amélioré le fonctionnement attendu sans travaux lourds.
Le bruit doit également être anticipé. Compresseur et ventilateur émettent un son continu qui se transmet par les parois, le sol ou les gaines mal fixées. Des plots antivibratiles, des conduits correctement maintenus et une implantation éloignée des chambres réduisent nettement cette gêne. Un appareil technique installé de l’autre côté d’une cloison légère peut être entendu comme un réfrigérateur qui aurait décidé de vivre dans le couloir.
Le rendement est souvent présenté par le COP, rapport entre l’énergie produite et l’électricité consommée. Ce chiffre doit toujours être rapproché de la température de l’air utilisée comme référence. Un ballon installé dans un garage froid ne se comporte pas comme le même modèle placé dans un local tempéré. Avec le thermodynamique, l’air, l’évacuation des condensats et l’acoustique font partie du raccordement au même titre que l’eau.
Dimensionnement et emplacement du chauffe-eau : confort, consommation et sécurité
Le volume d’un chauffe-eau doit correspondre aux habitudes du foyer, pas seulement au nombre de personnes inscrites sur une fiche produit. Deux adultes prenant des douches courtes à des horaires différents n’ont pas le même besoin qu’un foyer de quatre personnes utilisant deux salles d’eau, une baignoire et un lave-mains souvent sollicité. Un appareil trop petit impose des attentes et encourage la marche forcée. Un ballon surdimensionné chauffe inutilement une réserve d’eau trop importante.
Pour un modèle thermodynamique, les capacités courantes se situent souvent entre 150 et 200 litres pour deux ou trois occupants, entre 200 et 250 litres pour quatre personnes, puis de 250 à 300 litres lorsque les besoins sont plus élevés. Ces repères demandent toujours à être ajustés. Les douches longues, les bains réguliers, les usages simultanés et les horaires décalés modifient sensiblement le calcul.
Évaluer les besoins réels avant l’achat
Une douche consomme plusieurs dizaines de litres d’eau selon le débit, la température et sa durée. Un bain utilise beaucoup plus d’eau chaude mélangée. Installer une douchette économique, réparer les robinets qui fuient et éviter de régler la température trop haut permet parfois de retenir une capacité plus raisonnable. Le confort ne dépend pas uniquement du volume de la cuve : il dépend aussi de la maîtrise des usages.
Les dimensions physiques doivent être vérifiées avant toute commande. Hauteur, diamètre, espace de raccordement, volume nécessaire au démontage et dégagement pour les gaines peuvent faire échouer un projet pourtant cohérent sur le papier. Pour éviter de découvrir un appareil impossible à faire entrer dans une buanderie, il est utile de consulter les repères sur la dimension idéale d’un chauffe-eau.
L’emplacement agit directement sur les pertes. Un ballon éloigné de la salle de bains et de la cuisine entraîne une attente au robinet. Cette attente gaspille de l’eau et refroidit les canalisations. Lorsque le déplacement de l’appareil est compliqué, l’isolation des réseaux d’eau chaude exposés est une amélioration simple et durable. Dans une rénovation, rapprocher le ballon de seulement quelques mètres peut être plus intéressant que choisir une cuve plus grande.
Le choix entre électrique et thermodynamique doit rester adapté au logement. Le ballon électrique s’intègre facilement lorsqu’un ancien appareil est remplacé à réseau identique. Il est particulièrement pertinent si le local est réduit, froid ou peu compatible avec un système aéraulique. Le thermodynamique demande davantage d’étude, mais il peut réduire l’énergie consacrée à l’eau chaude lorsque les conditions d’air et d’emplacement sont favorables.
En 2026, les dispositifs d’aide à la rénovation énergétique évoluent selon le type de logement, le niveau de revenus, les caractéristiques du matériel et les conditions de pose. Il faut vérifier les critères avant de signer un devis ou de commander l’équipement. Lorsque l’aide exige une entreprise qualifiée, commencer seul puis appeler un artisan pour la dernière étape peut faire perdre l’éligibilité. Le devis doit détailler le matériel, les accessoires, les évacuations, la main-d’œuvre et les éventuelles adaptations électriques.
Le ballon peut aussi s’intégrer dans une stratégie d’autoconsommation photovoltaïque. Un routeur d’énergie permet, dans certaines configurations, d’orienter un surplus solaire vers la production d’eau chaude. Cette piste doit être étudiée avec un raccordement sécurisé et une programmation cohérente. Le principe est présenté dans ce guide sur l’autoconsommation solaire avec routeur. Une technologie utile reste celle qui s’adapte au foyer, et non celle qui impose de changer toutes les habitudes de la maison.
Le bon dimensionnement associe capacité, distance de distribution, qualité du local, niveau sonore et budget d’usage sur la durée. Ce travail de préparation rend la mise en service beaucoup plus simple et évite de compenser un mauvais choix par des réglages permanents.
Mise en service et entretien du chauffe-eau : préserver l’installation dans le temps
La mise en service révèle les défauts qu’un raccordement neuf peut encore cacher. Un joint peut sembler correct avant la montée en pression. Une évacuation peut paraître fonctionnelle avant le premier rejet du groupe de sécurité. Une gaine peut être silencieuse avant le démarrage du ventilateur. C’est pourquoi cette phase doit être menée sans précipitation, avec une vérification organisée de chaque réseau.
Pour un ballon électrique, la règle est impérative : la cuve doit être entièrement remplie et purgée avant toute alimentation électrique. L’arrivée d’eau froide est ouverte tandis qu’un robinet d’eau chaude reste ouvert. L’air est progressivement chassé. Lorsque l’eau coule de manière régulière, le réservoir est plein. Les raccords sont alors séchés et observés, ce qui facilite le repérage immédiat d’une goutte nouvelle.
ContrĂ´les utiles durant les premiers cycles de chauffe
Après la remise sous tension, il faut surveiller le tableau électrique, l’absence d’échauffement anormal au niveau des connexions et la production effective d’eau chaude après le délai prévu par le fabricant. Le groupe de sécurité peut laisser échapper un peu d’eau pendant la montée en température. Cet écoulement ponctuel correspond à son rôle de protection contre la surpression.
En revanche, un écoulement continu hors période de chauffe, une flaque persistante ou un siphon qui déborde doivent être examinés. La cause peut venir d’une pression excessive, d’un groupe encrassé, d’un raccord mal serré ou d’une évacuation bouchée. Réagir tôt évite que l’humidité ne gagne les cloisons ou les meubles. Une petite fuite n’est pas une décoration aquatique gratuite.
Pour un appareil thermodynamique, les contrôles incluent le débit d’air, l’évacuation des condensats, le niveau sonore et le dégagement autour des grilles. Les cartons, le linge suspendu ou les étagères placées devant les entrées d’air réduisent les échanges. Un ballon thermodynamique ne doit pas finir transformé en support de rangement : l’espace autour de lui est une partie de son système de fonctionnement.
Entretien préventif du ballon d’eau chaude
Un contrôle visuel régulier est le geste le plus simple. Traces blanches sous un raccord, corrosion, humidité près du siphon ou bruit inhabituel sont des alertes précoces. Le groupe de sécurité peut être manœuvré périodiquement selon les recommandations du fabricant afin de limiter son blocage. L’évacuation doit rester libre et visible.
La dureté de l’eau détermine largement le rythme du détartrage. Dans les secteurs calcaires, les dépôts réduisent l’efficacité de la résistance et peuvent augmenter la consommation. Une résistance stéatite facilite les opérations d’entretien, mais elle ne dispense pas de surveiller la cuve et l’anode. Cette dernière protège l’intérieur du ballon contre la corrosion ; son usure doit être contrôlée lors des interventions prévues.
La vidange est parfois nécessaire pour intervenir sur certains composants ou éliminer des dépôts. Elle impose de couper le courant, de fermer l’arrivée d’eau et d’ouvrir un point de puisage afin d’éviter les effets de pression. Le volume évacué doit être anticipé, particulièrement avec une grande cuve. Les étapes pratiques figurent dans ce guide pour vidanger un chauffe-eau de 150 litres proprement.
Le contacteur heures creuses doit aussi être compris plutôt que subi. La marche forcée peut dépanner après une consommation exceptionnelle ou un défaut ponctuel de programmation, mais elle ne doit pas devenir le réglage habituel. Si elle est sollicitée sans cesse, le ballon est peut-être sous-dimensionné, mal réglé ou confronté à une panne. Les vérifications à effectuer sont détaillées dans cette page dédiée à la marche forcée du chauffe-eau.
La réparation ciblée reste souvent possible : thermostat, résistance, anode ou groupe de sécurité peuvent être remplacés lorsque la cuve est saine. La décision dépend de l’âge du matériel, de l’état intérieur, du coût des pièces et de la consommation observée. Quelques minutes d’inspection régulière protègent plus efficacement un chauffe-eau qu’une intervention d’urgence après un dégât des eaux.
Quels raccordements doivent apparaître sur un schéma d’installation de chauffe-eau ?
Le schéma doit montrer l’arrivée d’eau froide, une vanne d’arrêt, le groupe de sécurité avec son évacuation, le départ d’eau chaude, ainsi que l’alimentation électrique dédiée et la terre. Pour un ballon thermodynamique, il faut ajouter l’entrée et la sortie d’air, les gaines éventuelles et l’évacuation des condensats.
Pourquoi le groupe de sécurité est-il obligatoire sur un chauffe-eau ?
Lors de la chauffe, l’eau se dilate et la pression augmente dans la cuve. Le groupe de sécurité évacue une petite quantité d’eau pour éviter une surpression dangereuse. Il doit rester accessible et être relié à une évacuation adaptée.
Peut-on mettre un chauffe-eau Ă©lectrique sous tension avant le remplissage ?
Non. La cuve doit être entièrement remplie et purgée avant de rétablir l’électricité. Une résistance alimentée sans être correctement immergée peut être endommagée très rapidement.
Quel local convient Ă un chauffe-eau thermodynamique ?
Un garage, un cellier ou une buanderie assez vaste, hors gel, accessible et compatible avec les besoins d’air de l’appareil convient souvent. Il faut contrôler le bruit, la température hivernale, l’évacuation des condensats et l’interaction éventuelle avec la VMC.
À quelle fréquence faut-il entretenir un chauffe-eau ?
Une surveillance visuelle régulière des raccords, du groupe de sécurité et de l’évacuation est recommandée. La fréquence du détartrage dépend de la dureté de l’eau. Pour un modèle thermodynamique, les grilles et conduits d’air doivent également rester propres et dégagés.
